為燃料電池CCM、MEA以及GDL生產提供均勻的催化劑涂層解決方案

Siansonic（東方金榮）的燃料電池催化劑超聲噴涂系統通過制造高度均勻、可重復和耐用的涂層，特別適合這些具有挑戰性的應用。從研發到量產的各個規模，我們的無堵塞超聲霧化技術都可以更好地控制涂層屬性，顯著減少材料使用，減少維護和停機時間。

Siansonic（東方金榮）超聲波噴涂系統可在燃料電池和質子交換膜（PEM）電解槽（如Nafion）的電解過程中產生高度耐用、均勻的碳基催化劑涂層，而不會使膜發生溶脹變形。催化劑可均勻地沉積在PEM燃料電池、GDL、電極、各種電解質膜和固體氧化物燃料電池上而形成薄膜涂層，懸浮液中通常含有碳黑、PTFE粘合劑、陶瓷漿料、鉑或其他貴金屬。其他金屬合金，包括鉑、鎳、銥和釕基燃料電池金屬氧化物懸浮液催化劑涂層，可通過使用超聲波噴涂來制造質子交換膜燃料電池、聚合物電解質膜（PEM）電解槽、DMFC（直接甲醇燃料電池）和SOFC（固體氧化物燃料電池），以產生最大負載和高電池效率。Siansonic（東方金榮）超聲波噴頭正在被眾多燃料電池制造商用于催化劑涂層噴涂。

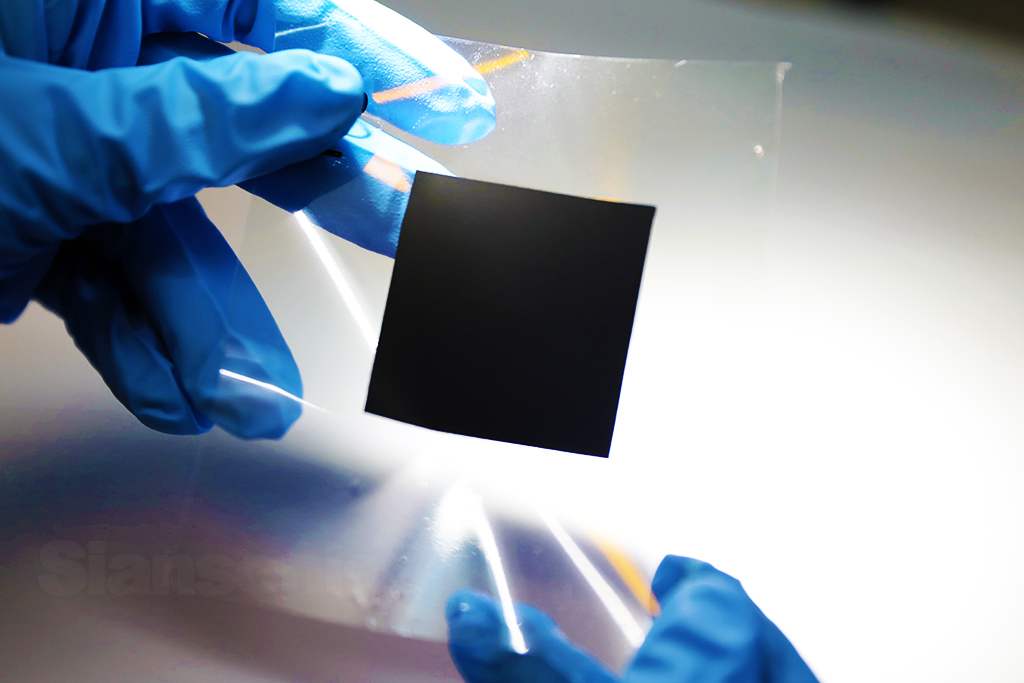

圖1：超聲噴涂制備的燃料電池膜電極

催化劑溶液不會堵塞超聲波噴頭，從而使燃料電池催化劑涂層均勻，且從超低流量到規模生產級的流量下液滴大小均可被良好控制。此外，Siansonic（東方金榮）超聲波噴頭也非常適合將PTFE粘合劑等聚合物溶液噴涂到GDL（如碳紙）上，以增強電解過程中的親水性或疏水性。Siansonic（東方金榮）于2021年與國家電投集團氫能科技發展有限公司、北京化工大學聯合承擔了北京市科技計劃《碳紙及其關鍵基材制備技術的研發》的項目課題。

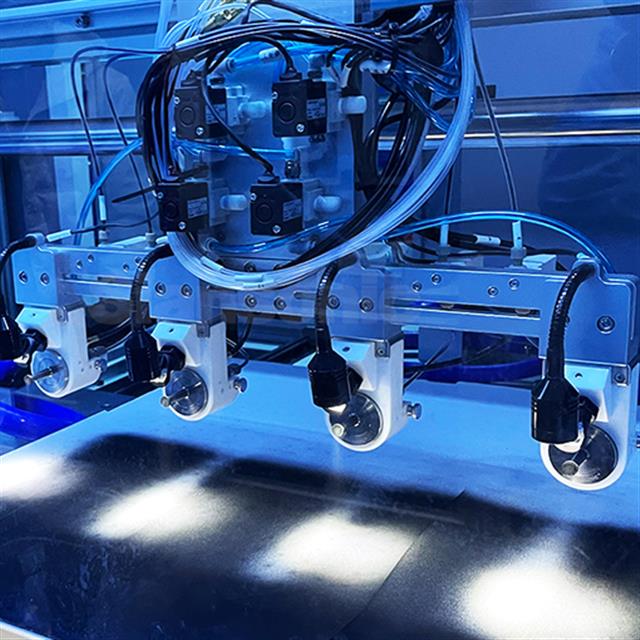

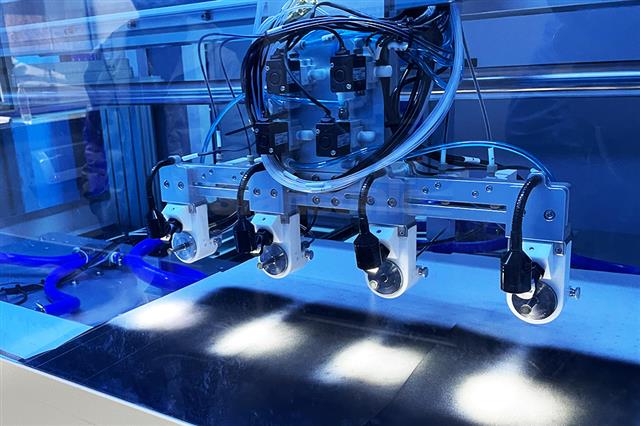

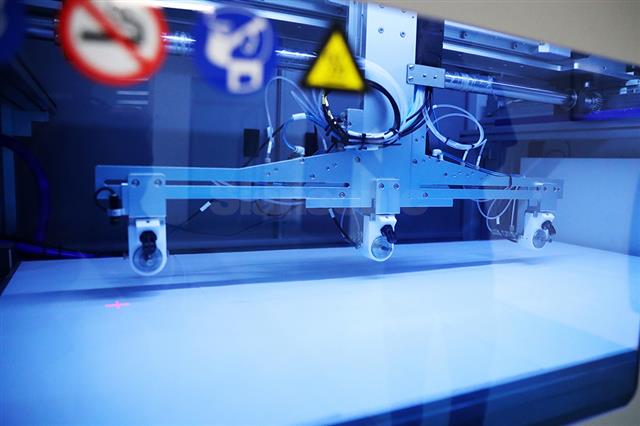

從研發、中試到大規模生產，Siansonic（東方金榮）提供各種相應型號的超聲波噴涂系統，包括臺式超聲波噴涂系統UC320、UC330、UC340、工業級超聲波噴涂系統UC360c、以及帶有多噴嘴裝置和自動真空加熱板的UC360L。搭載4組超聲波噴頭單元的噴涂系統可提供每小時約0.8平方米的催化劑噴涂速率，相當于年產12萬片膜電極（以250cm2/片計算）。獨特的真空加熱系統可使質子交換膜保持良好固定和延展，防止質子交換膜在噴涂過程中發生溶脹。超聲波分散供液系統可以7天24小時不間斷連續分散和輸送催化劑漿料。

超聲波噴頭噴涂燃料電池催化劑漿料的好處：

• MEA制造中被證明了具有極高的鉑利用率，高達90%。

• 多孔涂層強度高，防止催化劑層開裂或剝落。

• 通過減少過度噴涂，節省昂貴的催化劑漿料，材料消耗最多可減少50%。

• 精確的噴涂圖案，易于成型，適用于各種應用。

• 高度可控的霧化噴霧，產品一致性高。

• 無堵塞的霧化噴霧，不會偏離。

• 可進行超低流量噴涂，可間歇可連續。

• 超聲波振動可不斷地對固體顆粒進行分散混勻。

• 能夠用非常少的漿料涂覆質子交換膜（涂覆多個質子交換膜只需10ml催化劑漿料），非常適合研發階段。

• 卓越的催化劑涂層附著力，適用于汽車零部件等高振動燃料電池應用。

由于Siansonic（東方金榮）超聲波噴頭內部連續的超聲波振動，團聚的懸浮液顆粒在噴頭中向前流動時會被分散拆解，從而最有效地利用功能性顆粒。使用超聲波噴涂將團聚的懸浮漿料分解成均勻分散的催化劑分散液，可提高功能涂層的電化學性能和可靠性。
