半導體普遍應用于計算機、消費電子、網絡通信、汽車電子等產業的核心領域。每個半導體產品的制造都涉及到數百個工藝，大體來講，整個制造過程分為八個步驟：晶圓加工-氧化-光刻-刻蝕-薄膜沉積-互連-測試-封裝。我們今天要說的光刻膠是其中必不可少的半導體材料，它被廣泛應用于電子元器件的制造過程中，它存在于芯片、面板、PCB、光伏、集成電路的封裝等等。一個芯片的制造需要經過10-50道光刻過程，光刻過程不僅對于光刻膠的性能有要求，超聲波光刻膠涂覆工藝也是其中的關鍵因素之一。
光刻膠，是一種對光敏感的化學物質。它是由光敏樹脂、增感劑、溶劑三種主要成分組成。經曝光之后，膠會產生化學反應，從而導致溶解度發生變化。利用這種性質，通過帶有特定圖形的掩膜就可以在基板上得到特定的圖形。我們首先將光刻膠涂覆到半導體材料上，經過曝光顯影后，留下的光刻膠部分相當于對底層進行保護，之后用蝕刻劑進行蝕刻，最終達到將掩膜版上特定的微細圖形轉移到襯底上的目的，因此光刻膠是微細加工技術中的關鍵性材料。

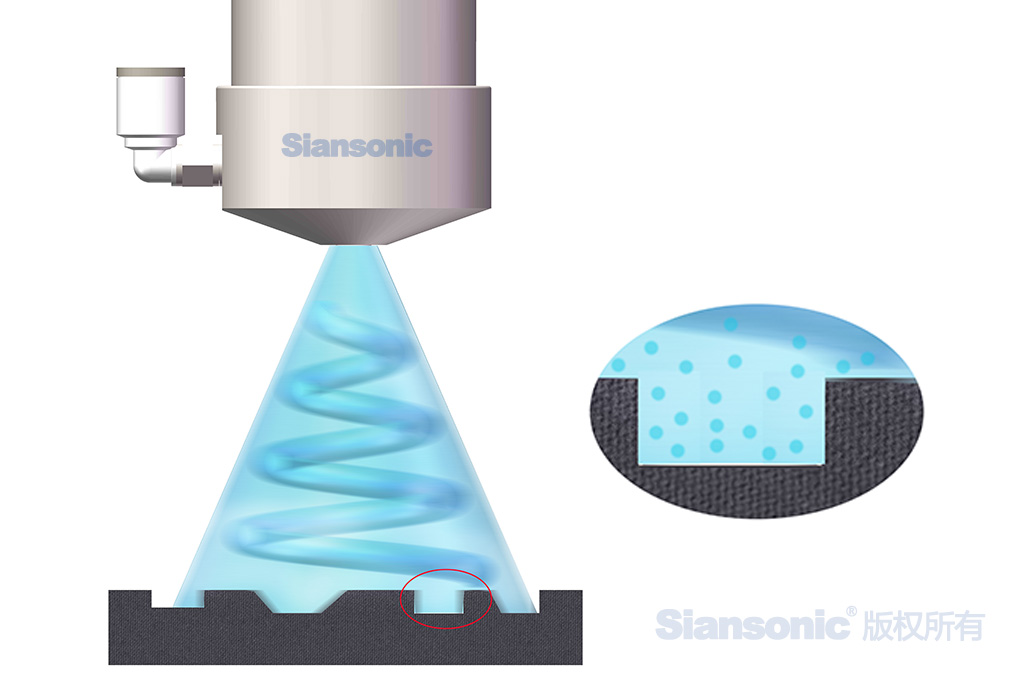

圖1.超聲波霧化噴頭噴涂光刻膠示意圖
如何將光刻膠均勻且符合工藝要求的涂覆到襯底表面，也是非常關鍵的課題。目前涂覆工藝有旋涂、浸涂以及超聲波噴涂等工藝。旋涂，也就是離心旋轉法，是將一定量的光刻膠溶液滴在基材表面，隨后通過離心力的作用將膠鋪展到基片上，此種方法可以得到厚度均勻的光刻膠薄膜，但普遍存在膜厚偏薄且厚度范圍調節不穩定的問題。而且采用離心旋轉法涂膠，在旋轉過程中基片上多余的光刻膠被甩出，造成光刻膠浪費。而浸涂法，雖然操作方便效率高且涂料利用率也比較高，但只適用于形狀簡單的流線型材料，而且涂料量不好控制。
超聲波噴涂通過高精度注射泵能夠準確控制光刻膠的流量，對流經噴嘴的光刻膠進行霧化分散。然后經過帶壓氣流導向，直接分散于基片表面上，不需要進行旋轉分散，就可以通過對各項工藝參數進行調整，從而使基片表面形成厚度可控的光刻膠薄膜。該方法并不局限基材的涂覆面積，工藝過程易于控制和調節，可有效保證產品質量的穩定性，而且光刻膠浪費少。

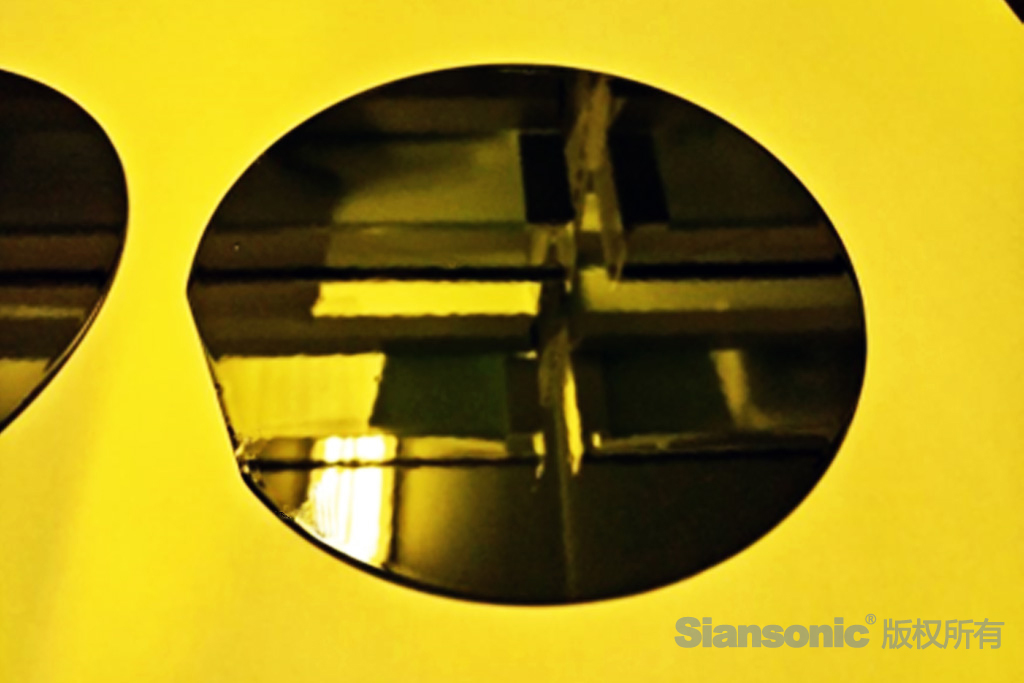

圖2.超聲波噴涂在晶圓上噴涂光刻膠
北京東方金榮以超聲波噴涂技術為核心，為各種薄膜涂覆及光刻膠涂覆提供了專業的設備以及解決方案?；诮?0年的行業經驗，東方金榮的超聲噴涂系統也在半導體光刻膠涂覆領域貢獻自己的力量，用超聲波技術助力未來。
