“高端芯片制備的‘?dāng)r路虎’除了光刻機，還有光刻膠”，作為芯片制備階段的專用材料，足可見在半導體領域，光刻膠的地位之重要。

光刻膠是一類具有光敏性質的高分子聚合物液體，也被稱作光致抗蝕劑，它在紫外光、電子束、離子束、X射線等的照射下，溶解度會發生變化，于是人們利用這個特性來記錄圖案。光刻膠的早期發展與19世紀初攝影技術的發展息息相關，第一批永久性的“照片”實際上就是投影印刷的光刻圖像。1826年左右，Joseph Niépce開創了攝影的先河，他使用一塊拋光的錫板，在上面涂上一種名為“Judea瀝青”的焦油狀光刻膠，用來記錄他的庭院圖像。Judea瀝青暴露在陽光下會使其不易溶解，因此顯影會去除未暴露的區域并露出基底。然后就可以通過用酸蝕刻到暴露的錫表面來永久的記錄圖像。這一工藝與當今制造最復雜微電子器件的工藝完全相似。

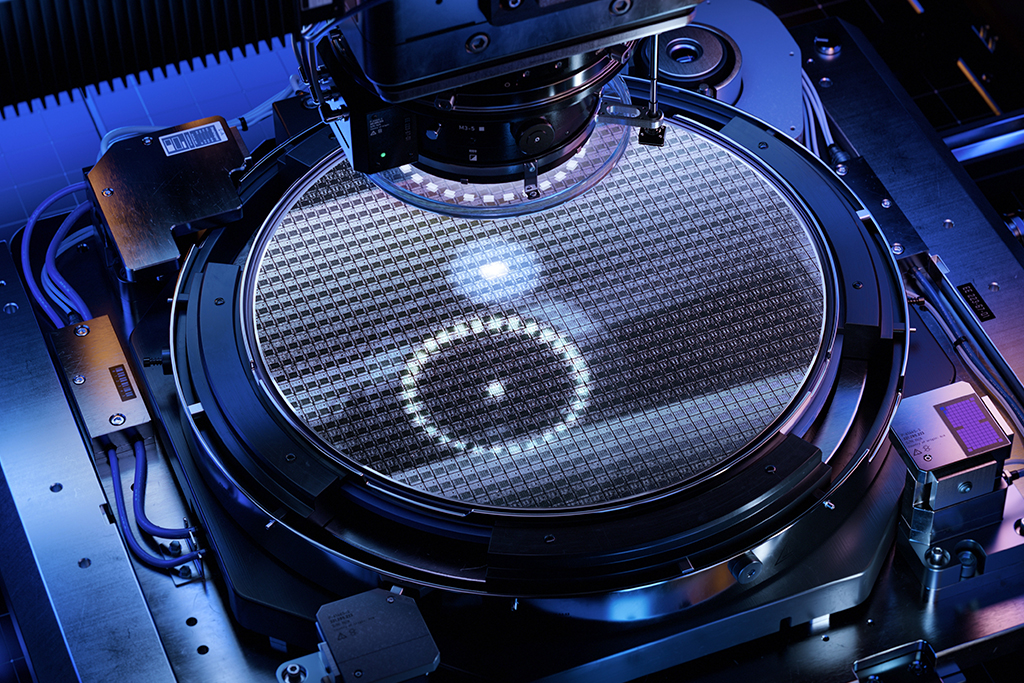

圖1.用于超聲波涂覆光刻膠的半導體晶圓

但Judea瀝青并不是理想的光致抗蝕劑材料，因?yàn)樗皇翘貏e光敏，會需要較長時間的曝光來記錄圖像。于是開發出了基于“重鉻酸鹽明膠”的更為靈敏的光刻膠系統，重鉻酸鹽明膠是非常成功的成像材料，基于此的整個光刻工業在19世紀中期興起，在二十世紀，印刷版的生產仍然幾乎是重鉻酸鹽明膠光刻膠的專屬領域。但是它們不能完全滿足IC制造的需要，因?yàn)槊髂z缺乏IC結構所需要的對某些酸蝕刻的抵抗力，而且重鉻酸鹽明膠光刻膠在所有應用中的作用都會受到“暗反應”的限制，也就是說重鉻酸鹽明膠光刻膠一旦配置好，即使在完全黑暗的情況下，也會發生交聯反應，使其在儲存幾個小時之后變質。于是促使了對于明膠基抗蝕劑替代品的尋找。光刻膠的發展在不同應用及需求的推進下進行著，直到現在對于光刻膠的研發依舊是科技領域的一項重要課題。

光刻膠就是一種專用材料，是公認的半導體工藝實施中必備的八大核心材料之一。簡單來說，光刻是利用特殊光線將集成電路映射到硅片表面的技術，而光刻膠是用來保護硅片的而不使其受其他損傷。在光刻工藝實施過程中，超聲波涂覆光刻膠是在硅片表面構建抗腐蝕涂層，然后采用適當?shù)倪x擇性蝕刻方式，就可以在硅片表面獲得所需要的精細電路圖案。根據圖案的精細程度光刻的工藝也有所不同，使用的光刻膠也要根據不同的需求而進行精確配比。

光刻膠通常是由感光樹脂（聚合劑）、增感劑（光引發劑）、溶劑及助劑作為主要成分組成的對光敏感的混合液體。感光樹脂將各種不同材料聚合在一起，起構成光刻膠骨架的作用，決定了光刻膠的硬度、柔韌性、附著力等基本屬性，增感劑則決定了光刻膠的感光度和分辨率，溶劑在光刻膠中占比最大，它使光刻膠處于液態，助劑主要是用來改變光刻膠的特定化學性質。一款優秀的光刻膠應當具備高分辨率、高對比度和高靈敏度，從而能夠確保將精密的圖案從掩膜上高效且保真地轉移到硅片上。光刻膠的質量和性能將直接影響芯片的性能、良品率以及可靠性。

在芯片制備工藝流程中，光刻過程會經過很多道工序，且占總工藝流程周期的45%，而其中關鍵時間段體現在超聲波涂覆光刻膠和光刻機的精準操控上。超聲波涂覆光刻膠工藝基于自身的獨特優勢在光刻膠的涂覆方面已嶄露頭角。相對于旋涂工藝，超聲波涂覆光刻膠大大減少了光刻膠的浪費，從而節約了成本，而且對于帶結構的硅片涂覆，超聲波涂覆光刻膠使其成為可能。

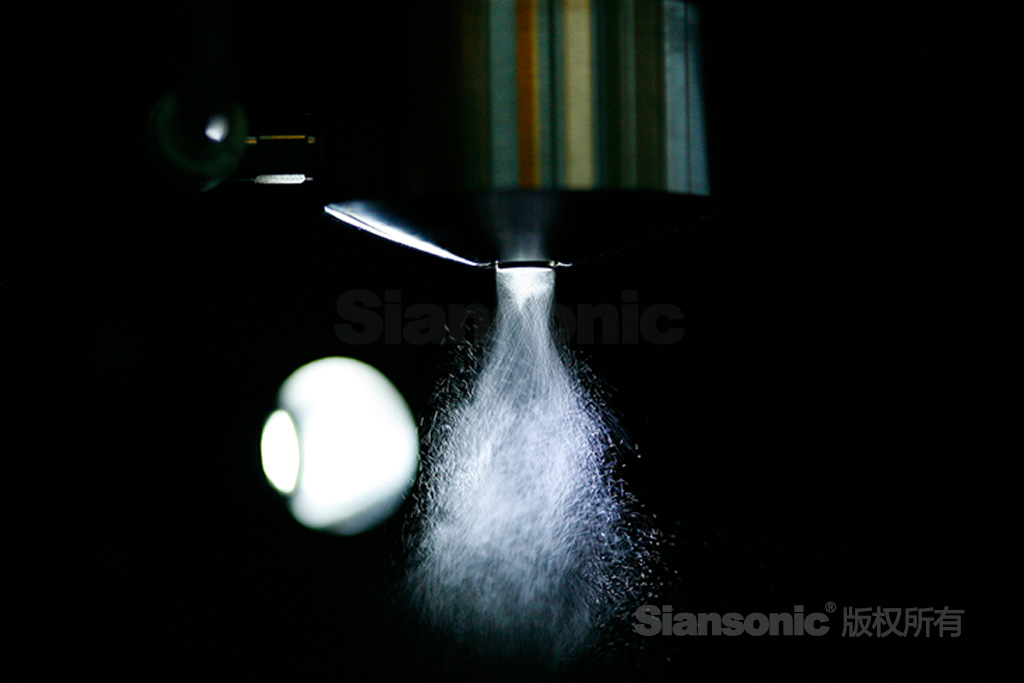

圖2.超聲波光刻膠涂覆

北京東方金榮憑借在壓電及超聲波技術領域近40年的行業經驗，以超聲波噴涂技術為核心，生產的超聲波噴涂廣泛應用于超聲波涂覆光刻膠領域，在半導體超聲波涂覆光刻膠領域貢獻著自己的力量。
