眾所周知，超聲波清洗是一種常見的高效快捷的物理清洗方法，其清洗效果顯著而且操作簡單，降低了由于復雜的化學清洗過程中二次污染的可能性，而且對于復雜器件也可以達到清洗目的，故此被廣泛用于各種工業、醫療、民用等領域。超聲波清洗的核心原理是利用超聲波在液體中的空化效應對物體表面的污漬進行去除剝離。那什么是超聲空化效應呢？超聲波的高頻機械振動在液體中會產生微小的氣泡，這些微小氣泡會迅速膨脹，然后突然閉合，在閉合時會產生強大的沖擊波，這種膨脹、閉合、震蕩的動力學過程就被稱為超聲波的“空化效應”。“空化效應”不僅為清洗過程中的化學、物理反應提供了足夠的能量，且產生的瞬間高壓不斷地沖擊清洗工件的表面，也使得被清洗物表面以及縫隙中的異物臟污迅速剝離。但超聲波空化作用過強也會對物體表面造成一定損傷，如在對半導體器件、光學精密件等精密元器件的清洗中，由于器件表面有一些微結構，傳統的超聲波清洗就會對其表面造成一定程度的損壞。同時超聲頻率越高空化泡也越小，去除剝離雜質顆粒的粒徑也越小，也就是清洗精度越高。傳統的超聲波換清洗換能器的頻率都在20kHz-100kHz之間，此頻率范圍內的空化效應較大，會對精密元器件造成損壞，并且也很難清除1微米以下的雜質顆粒。

頻率高于400kHz的超聲波在液體中傳播時，能使被清洗件表面附近形成速度梯度很大且極薄的聲學邊界層，其雜質粒子受到液體兆赫頻的震蕩作用從器件表面脫落，能夠清洗掉元器件表面微米、亞微米級的雜質顆粒，實現超精密清洗過程。此外，高頻超聲波清洗過程由于極低的空化效應，對被清洗件表面不會產生損傷，能夠有效解決精密元器件清洗后造成的腐蝕或損傷破壞等現象。所以能發射兆赫茲級別的超聲波裝置被廣泛應用于半導體制造領域，并且其除了有清洗作用外，還可以在化學機械拋光、顯影、除膠、金屬剝離、刻蝕等關鍵工藝中起到重要作用。兆赫茲級別頻率下的超聲波又常常被業內稱為“兆聲波”，所以在此頻率段內的超聲清洗也被稱為兆聲清洗

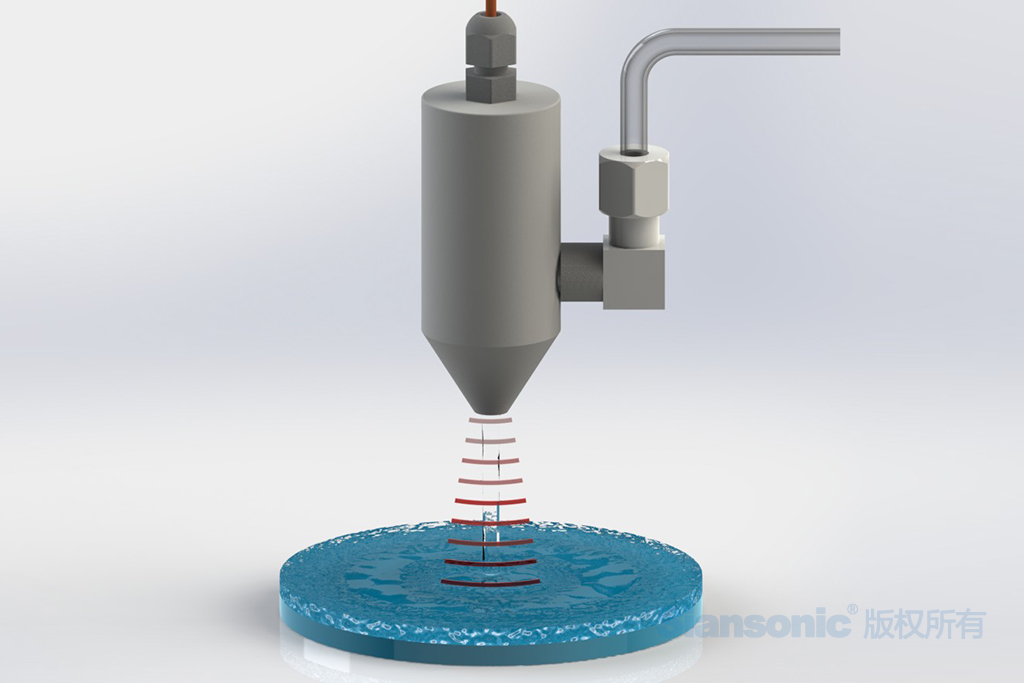

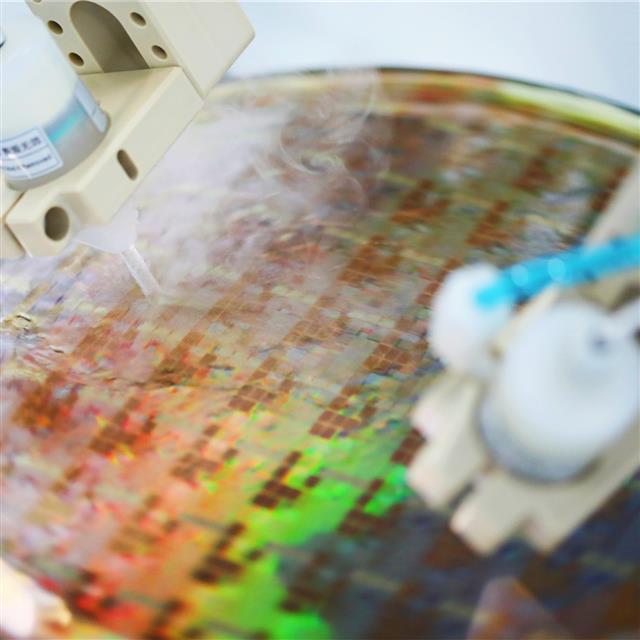

圖1：噴淋式兆聲清洗示意圖

現有的兆聲清洗技術主要分為槽式兆聲波振板、噴淋式兆聲噴頭、貼合式兆聲清洗頭三種。槽式兆聲清洗與傳統超聲波清洗相似，一般將兆聲發射裝置置于水槽底部，清洗時晶圓放置在水槽中。該種方式的優點是使用方便，可對產品進行批量清洗，故此又被稱為“批量式”兆聲清洗。目前對晶圓的批量清洗、化學機械拋光、刻蝕、顯影等濕法處理多采用槽式兆聲裝置。噴淋式兆聲清洗是將兆聲發射器做成噴嘴的形式，兆聲隨著水流下落到被清洗的物體上（如晶圓），相對于放置在處理槽底部的槽式兆聲裝置有更高的聲傳輸效率，并可避免二次污染，特別適合于單個器件高精度的處理。但噴淋式的缺陷是兆聲發生器距離清洗物體（晶圓）較遠，聲能傳輸效率依然會受到一定損失，并且需要大流量的清洗液才可以工作，從而造成清洗液浪費較多。貼合式兆聲是在噴淋式和槽式的基礎上進行整合改進而得到的更優化方式。其通常將兆聲發射裝置非?？拷c清洗物體（晶圓）表面，只留不超過3mm的間隙，清洗液從間隙流過從而完成清洗。由于兆聲發射面與晶圓很近，所以其聲波能量的傳輸效率很高，兆聲發射面的功率密度只需要2W/cm2即可達到非常好的處理效果，而噴淋式通常需要3-4 W/cm2，槽式兆聲裝置則需要5 W/cm2 甚至更高的功率密度。另外貼合式僅需要很少的清洗液即可完成清洗，相比另外兩種方式可大大節省清洗液的使用。為了使晶圓旋轉時整個晶圓面獲得的聲場是均勻的，兆聲發射裝置可通過制成扇形結構的兆聲裝置實現，這樣保證在晶圓旋轉時邊緣向圓心收到的兆聲能量線性減弱，從而獲得正面均勻的聲能。典型的貼合式兆聲裝置如圖所示，兆聲發射裝置固定不動，被清洗物體（晶圓）旋轉，由單獨的供液裝置不斷向被清洗物體（晶圓）表面輸送清洗液。

東方金榮超聲電器有限公司Siansonic憑借其在應用超聲波特別是高頻水聲換能器方面近40年的技術積累以及多年專項產品研發，現已推出槽式、噴淋式、貼合式等各種規格及方式的兆聲清洗產品家族，向國內外半導體制造領域企業提供全方位的兆聲波解決方案。
