利用兆聲波技術的清洗、拋光、顯影、刻蝕等半導體濕法處理

超聲波清洗技術是最為常用的工業清洗技術之一，傳統的超聲波清洗技術是通過20kHz-100kHz的超聲波在液體中產生的空化作用，對物體表面的污漬進行去除而達到清洗的目的。但超聲波空化作用過強會對物體表面造成一定損傷，如在半導體器件、光學精密件等精密元器件的清洗中，由于器件表面有微結構，傳統高頻超聲波清洗會對其表面造成損壞。另外，超聲頻率越高，清洗的雜質顆粒粒徑越小，最高頻率100kHz的傳統超聲波清洗很難清洗1微米以下的雜質顆粒。

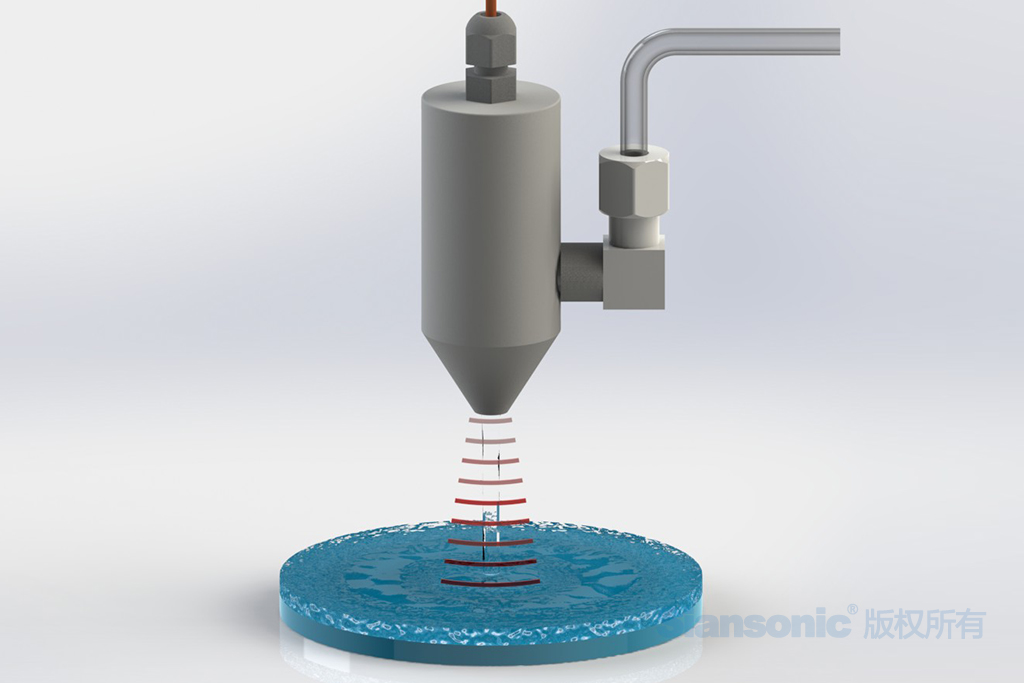

圖1：噴淋式兆聲清洗示意圖

頻率高于400kHz的超聲波在液體中傳播時，能使被清洗件表面附近形成速度梯度很大且極薄的聲學邊界層，其雜質粒子受到液體兆赫頻的震蕩作用從器件表面脫落，能夠清洗掉元器件表面微米、亞微米級的雜質顆粒，實現超精密清洗過程。此外，高頻超聲波清洗過程由于極低的空化效應，對被清洗件表面不會產生損傷，能夠有效解決精密元器件清洗后造成的腐蝕或損傷破壞等現象。所以能發射兆赫茲級別的兆聲裝置被廣泛應用于半導體制造領域，并且除了有清洗作用外，還可以在CMP化學機械拋光、顯影、除膠、金屬剝離、刻蝕等關鍵工藝中起到重要作用。

Siansonic（東方金榮）兆聲清洗技術典型應用領域

• 晶圓清洗

• CMP化學機械拋光

• 顯影

• 刻蝕輔助

• 除膠

• 金屬剝離

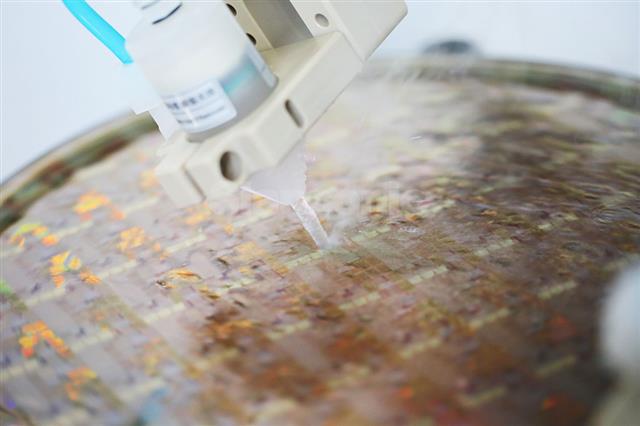

Siansonic（東方金榮）自主知識產權的兆聲清洗機術突破了多年以來美國和日本在此行業的壟斷，已推出了400kHz到3000kHz（3MHz），包括槽式兆聲清洗、噴淋式兆聲清洗和貼合式兆聲清洗等的各種兆聲清洗裝置產品，可應對各種尺寸晶圓、MEMS等產品的濕法處理需求。

Siansonic（東方金榮）兆聲清洗裝置的優勢

• 極低的空化效應不會對器件表面造成損傷

• 超高清洗精度，可去除0.2微米顆粒

• 全面非金屬高防腐材質，適應各種酸堿及有機溶劑

• 石英或藍寶石清洗面，無雜質脫落到器件上的風險

• 第三代半導體技術的兆聲發生器，全面實現數字化高頻大功率驅動
